国产MASON氮气弹簧MQC5.0互换Kaller氮气弹簧X500
简介：
MQC-超紧凑型氮气弹簧是一种新发展的类型。它是当今氮气弹簧家族中基长最短的一种型号。同时较其它类型的氮气弹簧（除MQH 外）外径小一个档次，故它体小力大。当模具设计的高度空间和周向（径向）空间同时都受到严格限制时是模具设计者首选品种。与国外同类产品基本具有互换性。一般独立使用．安装非常简便。在工作行程要求不太长时．各方面性能不亚于MQB-ISO标准型。

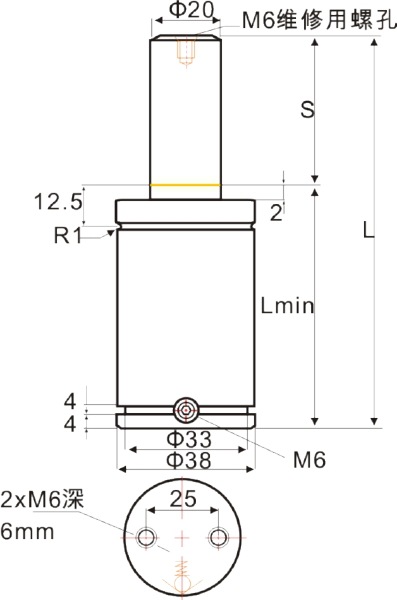

尺寸规格：
| 规格型号 |
行程Ｓ(mm) |
总长L(mm) |
Lmin |
|
MQC5.00-010-050
|
10 |
50 |
40 |
| 013-056 |
13 |
56 |
43 |
| 015-060 |
15 |
60 |
45 |
| 020-070 |
20 |
70 |
50 |
| 025-080 |
25 |
80 |
55 |
| 030-090 |
30 |
90 |
60 |
| 035-100 |
35 |
100 |
65 |
| 038-106 |
38 |
106 |
68 |
| 040-110 |
40 |
110 |
70 |
| 045-120 |
45 |
120 |
75 |
| 050-130 |
50 |
130 |
80 |
| 055-140 |
55 |
140 |
85 |
| 060-150 |
60 |
150 |
90 |
| 064-157 |
63.5 |
157 |
93.5 |
| 070-170 |
70 |
170 |
100 |
| 080-190 |
80 |
190 |
110 |
| 090-210 |
90 |
210 |
120 |
| 100-230 |
100 |
230 |
130 |
| 125-280 |
125 |
280 |
155 |
| |
|
|
|

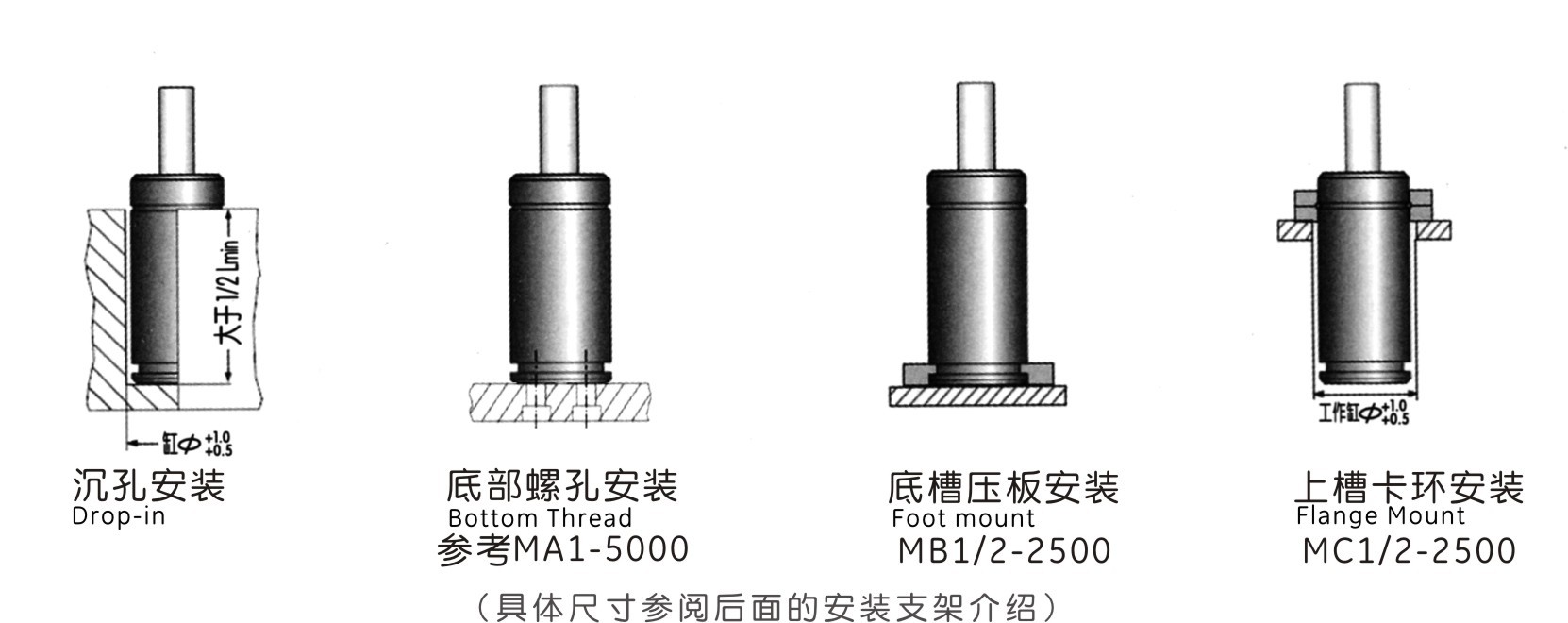

安装附件：
安装法兰型号参见Mason美森氮气弹簧官网【www.mason.net.cn】
质量保障：
所有Mason美森氮气弹簧我们保证使用寿命100万次【行程≤50mm】或累计行程100000米【使用寿命=100000米/（实际行程*2）】
品牌互换：
Mason美森氮气弹簧可以互换全球各大品牌的氮气弹簧型号：
| Kaller：X系列 |
Dadco：U系列 |
| Pasal：DNR系列 |
Speclal：RV系列 |
| Hyson：T3系列 |
Quiri：RGP系列
|
| Misumi：GSV系列 |
Bordinon：CSM系列 |
| 等等。。。。。。。。 |
|
使用注意事项：
“Mason”美森氮气弹簧为高压密封制品，出厂前经过严格的检查和测试，不允许有任何的气体泄漏现象，因此要求用户正确地安装和使用，才能确保其安全可靠性和最佳的使用寿命。
1.当氮气弹簧作为独立部件使用时，安装到模具后，在使用寿命范围内一般无需拆卸维修。
2.若将氮气弹簧连成系统使用，一般需由经过专门训练的人员或专业人员的指导，应特别注意在汽缸中的氮气尚未完全释放前，
严禁 拆卸或进行维修，以防意外事故发生。
3.氮气弹簧下端的螺钉主要起保护和加强密封作用，不得擅自拆卸和随意敲击。
4.推荐工作行程≤0.9XS（制造行程）。
5.被活塞杆上端顶压的工件之接触面与活塞杆轴线的不垂直度应≤1°（即应保持垂直，严禁偏载）。
6.不可有侧作用力，压缩作用力必须以缸体底部垂直。
7.氮气弹簧在被压缩后，不要使活塞杆自由空回程，以免引起氮气弹簧内部损坏。
8.注意保持活塞杆圆柱表面的清洁，避免刮伤或刻痕，严禁敲击碰撞。
9.严禁将氮气弹簧置于烈日下暴晒和高热源环境中，最高允许温度80°C（特制耐高温氮气弹簧例外） 。
10.氮气弹簧应存放在干燥通风、无腐蚀性气体环境中包装存放；拆箱安装后如长期不使用时可 在为表涂抹油脂保护防腐。
11.不得在氮气弹簧缸体、密封圈等处做任何修改或加工。
12.不得为减小行程而将活塞杆截短。
13.不得对氮气弹簧及其附件进行其它加工。
14.不得以非氮气气体充填氮气弹簧。
15.严禁非专业人员对氮气弹簧进行拆解和改造，否则将导致安全问题。
16.将氮气弹簧底部固定在平整的固定板上，使用过程中，氮气弹簧不允许有摇动或窜动现象。
17.氮气弹簧运输时应使用专用包装物进行包装，不得相互碰撞。
18.报废时请将废氮气弹簧隔离存放，不能与其它产品混装，更不能以重物压在废缸体上。
19.处理时请将氮气弹簧内的气体全部放出后再进行其它处理。
更多详情请访问Mason美森氮气弹簧官方网站【www.mason.net.cn】
